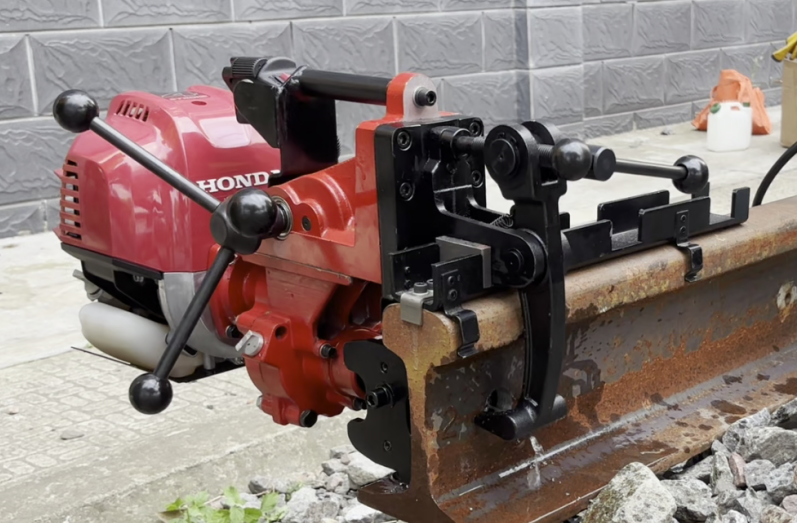

NZG-31-2型內燃鉆孔機

一、內燃鋼軌鉆孔機適用于無電源地區間作業的大功率養路機械，該機采用日本內燃機為動力源，體積小、操作簡單、維修方便，是對75kg、60Kg、50Kg、43kg鋼軌進行鉆孔作業的理想機具。本鉆孔適用于工務及工程部門對鋼軌的接頭孔及道岔的基本軌進行鉆孔，也適用于電務及工程部門對鋼軌的導接線塞釘進行鉆孔。工務部門采用φ31空心鉆頭，電務部門采用專用麻花鉆頭。該鉆孔機具有安全可靠、裝卡迅速、鉆孔精度高、時間短、效率快、重量輕、操作簡單、靈活方便之特點。

二、主要技術參數：1、鉆孔直徑：φ9.8—φ32mm； 2、額定功率：2.5馬力；3、額定轉速：300rpm；4、最大給進：98mm； 5、進給方式：軸套進給；6、鉆孔時間：≤40Second ；7、整機質量：19kg

三、結構特點：本鉆孔機由卡具、軸套進給裝置、工作裝置、減速器、汽油機、標尺等部分組成。汽油機的動力通過減速器、工作裝置、傳給主軸帶動鉆頭旋轉。

四、使用方法：

1、安裝鉆頭：將主軸前部相互垂直的兩個頂絲放松，裝入鉆頭并使鉆頭柄兩個平面對準頂絲，旋緊頂絲。

2、調整頂塊：卡具下部有四個頂塊，卡具體側面有不同軌型的頂塊位置標記，旋松頂塊螺栓（不有旋下）；根據所鉆鋼軌型號調整好頂塊位置，旋緊螺栓。
3、加入燃油：旋開油箱上部的油箱蓋，加入90＃（或93＃）汽油，旋開油箱下部的油箱蓋，加入汽油機，旋緊油箱蓋，
4、標尺的使用：本機配有鉆孔位置的標尺，標尺的定位塊前部有一個觀察窗，可以看到軌型的標記，將定位塊調整到要鉆鋼軌的第一個孔的位置，將標尺放到鋼軌的頂面上，使定位塊靠緊鋼軌端面，第二個孔及第三個孔重復上述操作。
5、裝卡鉆孔機：卡具頂絲堅直使用可以用作提手，提起鉆孔機，使卡具體上部橫梁的側面靠緊標尺檔塊的側面，旋緊頂絲，卡住鋼軌。
6、接好冷卻水：本機配有一個壓力水壺，將水壺灌滿涼水，旋緊壺蓋。鉆孔機側面有一個水管接頭，將水管與鉆孔機水管接頭連接，將壓力壺加壓，檢查系統不應漏水。注意事項 ：水壓系統必須要有壓力，若無壓力不許使用，否則燒毀鉆頭。
7、啟動汽油機：嚴格按照汽油機的使用說明書操作汽油機。

8、加大油門使主軸轉速達到200rpm ，打開冷卻水，扳動進給手柄，開始鉆孔操作。
